リサジュー・ジェネレータ解説

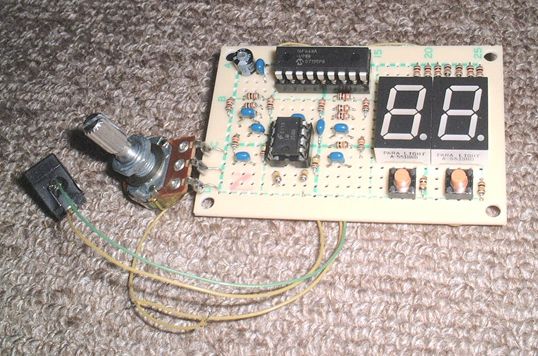

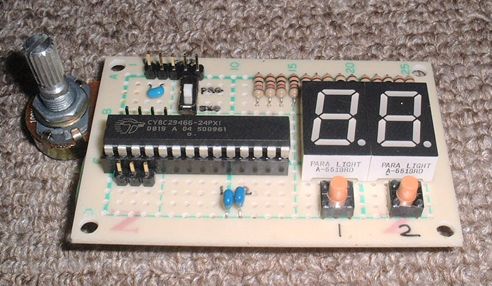

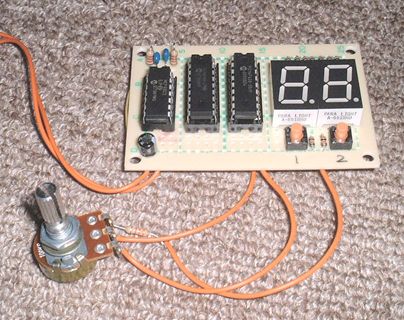

まず、PIC1個とオペアンプで作った第１試作（左の写真）です。これは波形が汚くて実用にならず。そして PSoC で作った第２試作（真ん中の写真）。波形は綺麗なものの位相変移が今一で実用にならず。そしてPIC2個とDAコンバータで作った第３試作（右の写真）。ようやく性能が出てきたのでこれをオリジナル・プリント基板化したものが、この製品です。

まずはじめに、簡単に配線の仕方の写真つきの説明から。

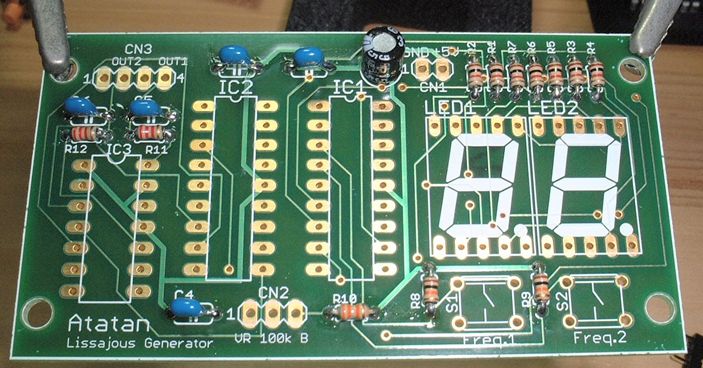

まずはこのように、背の低い部品（抵抗・コンデンサ）から配線を始めます。

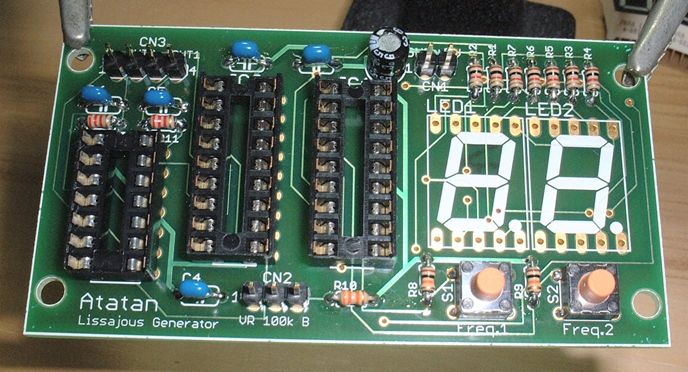

そして次は、スイッチやICソケットなども付けていきます。

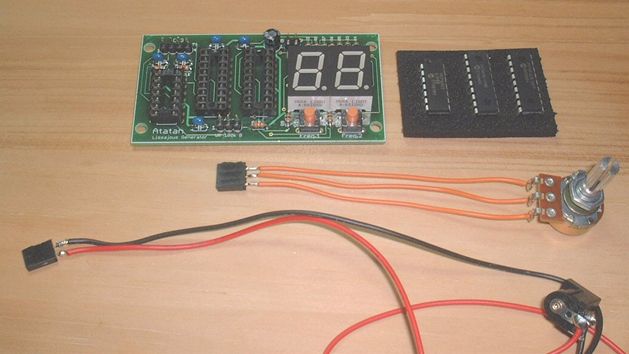

全部つけたら、このようにボリュームに行く線や電源の線などを適宜配線します。
（コネクタ等の部品はキットには付属していません。）
最後に、ICソケットにICを差し込みます。ICのピンを少し内側に寄せながら、足を折らないように注意してゆっくりと入れます。

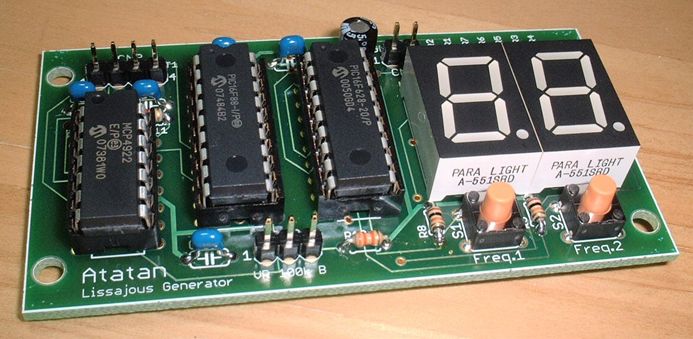

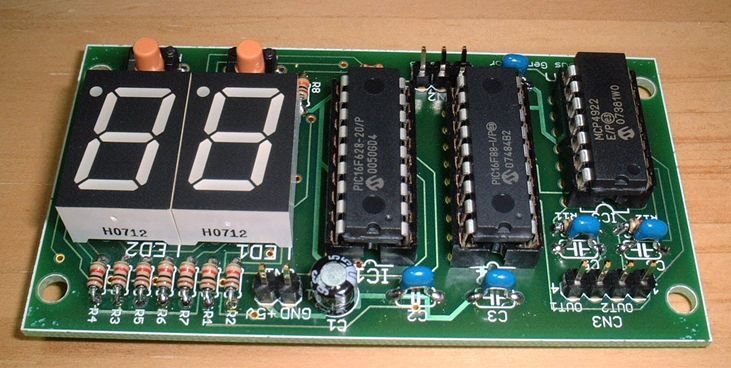

この２枚が完成図。手前方向と逆方向からみた写真です。部品の取り付けを確認してください。

-----

次に、動作波形を示します。

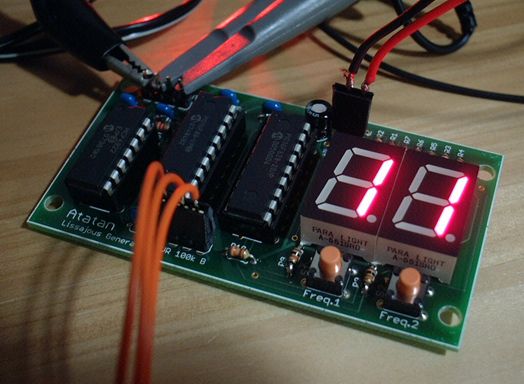

　周波数比 1 : 1 の波形。
　ボリュームにより位相は調整しています。

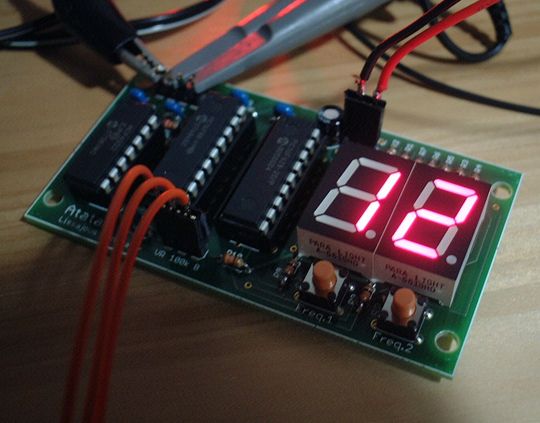

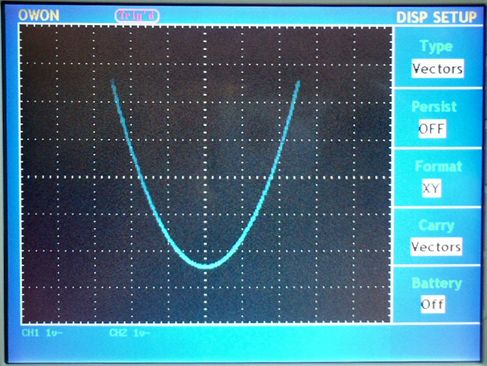

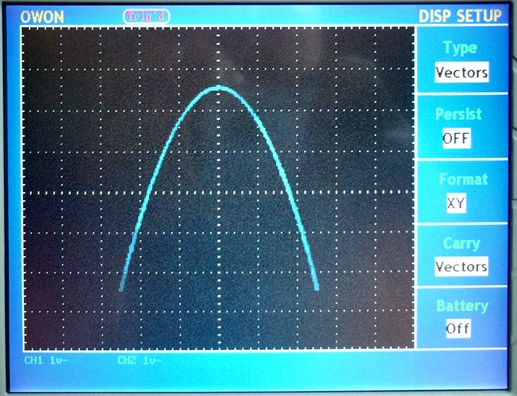

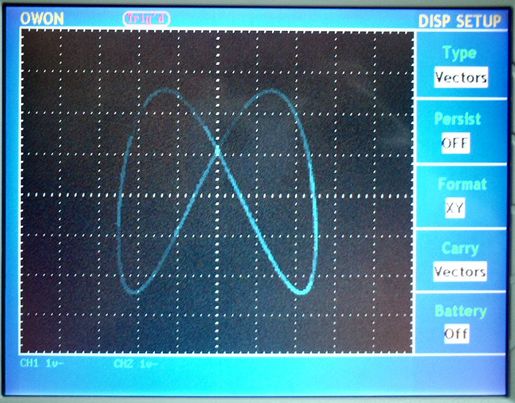

　同様に、周波数比 1 : 2。ボリュームにより位相を変化させた様子です。



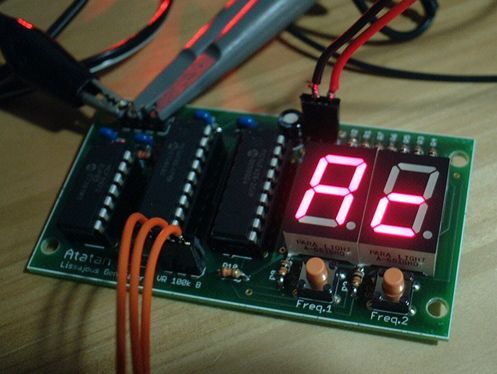

　周波数比 10 : 12 の波形。
　周波数が上がると、波形歪は増えていきます。



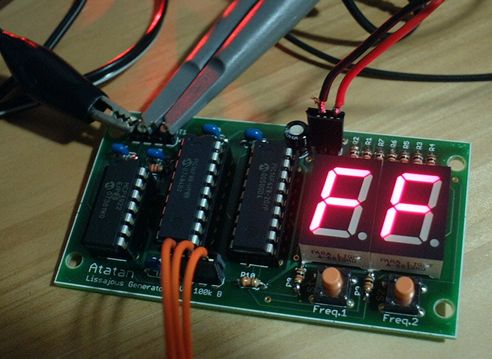

　周波数比 15 : 15 の波形。
　波形歪により、形は真円からずれてきます。

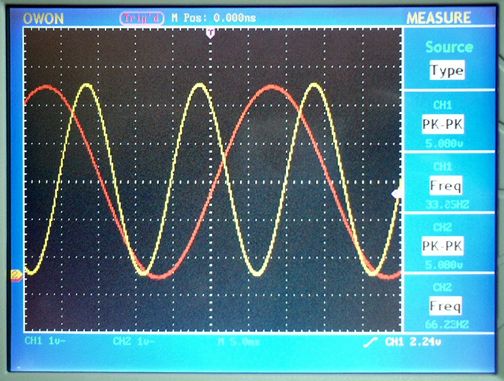

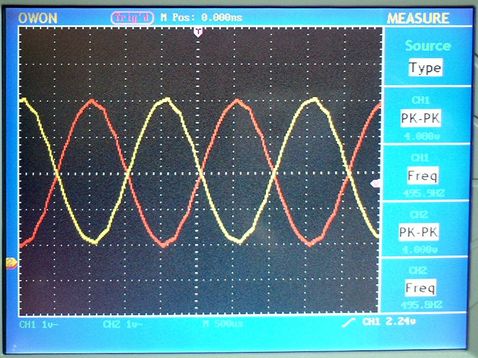

周波数比 1 : 2 / 15 : 15 のタイムドメインの波形。高い周波数域では波形歪があります。周波数は、１倍時で 33 Hz, １５倍時で 495 Hz となります。
