FM変調-光通信送受信機 | |

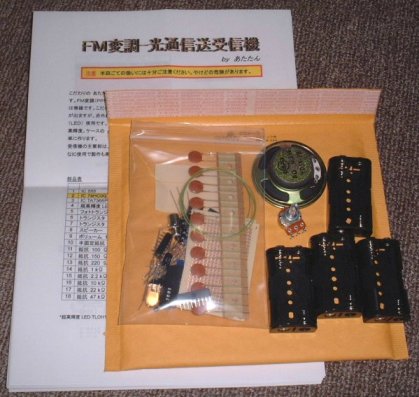

送受信実験のようす。まるで真空管の ヒーターを連想させる趣です。 送信機と受信機完成図 |

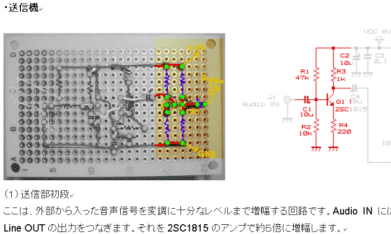

送信機内部配線のようす マニュアルの抜粋 |
こだわりの あたたんキット!何といっても今回のキットの特徴は FM変調 (副搬送波を信号波で変調)です。FM変調(別の言い方をすればPPM変調)を採用しているため、簡便なAM変調キットとは違い、電源ハムなどの雑音とは無縁です。こだわりはまだあります。光通信と言えば普通は赤外線レーザーを使用すれば最も性能が出ますが、赤外線は目に見えないし、レーザーは危険です。あたたんの光通信キットは、可視光線、発光ダイオード(LED) 使用です。目に見えて楽しい上安全。お子様にも安心して組み立てられます。しかもLEDは超高輝度。(部品の入手状態にも依りますが、最大 33000 mcd。) ケースの pdfファイルはありませんが、別途100円ショップで安いタッパーを買って頂いて簡単に作ります。 受信機の主要部は、こだわりのディスクリート・トランジスタ回路。受信機終段と送信機変調部は基本的なIC使用で製作も楽です。汎用部品を使いどこまでこだわれるか、お楽しみください。 | |
お送りする製品の状態(単品の場合) |
FM変調-光通信送受信機・キット (在庫状況不安定のため、発送時期が不確定な場合がございます。) (当方は零細事業者のため、消費税はかかりません。) |
マニュアルなしセット(上級者向け) 部品表・回路図のみ付きます。マニュアルなしセットご購入の場合、組み立てに関する一切の質問はお受けできません。 |
本製品についてのお問い合わせは、こちら までどうぞ。
